Galaxy’sPC ABS Anti Riot Hjelm Injection Molder udviklet til producenter, der søger ensartet hjelm-skal produktion med PC og PC+ABS materialer. Med en integreret konkav indsats med enkelt hulrum, P20/718H forhærdet stål, Ra 0,8 hulrumspolering og en teoretisk levetid på 300.000–500.000 skud, er formen designet til stabil og gentagelig industriel produktion.
At producere anti-oprørshjelmskaller kræver mere end blot at forme termoplastisk materiale. Sprøjtestøbeformen skal opretholde dimensionel konsistens, kontrollere skalvæggens ensartethed, modstå gentaget sprøjtetryk og understøtte pålidelig afformning over lange produktionscyklusser. PC og PC+ABS vælges almindeligvis til applikationer, hvor slagydelse og strukturel styrke er vigtige, hvilket gør formdesign til en kritisk del af fremstillingsprocessen.
Indholdsfortegnelse
- Hvorfor betyder design af hjelmform noget?
- Hvad er nøglestrukturen for en PC ABS-hjelmeform?
- PC ABS Anti Riot Hjelm Injection Mould Specifikationer
- Hvorfor er pc og pc+ABS egnet til støbning af hjelmskal?
- Hvordan påvirker præcision og holdbarhed produktionen?
- Hvordan fremstilles og testes formen?
- Hvad skal købere tjekke før de bestiller?
- Hvor kan formen anvendes?
- Ofte stillede spørgsmål
- Få en skræddersyet formløsning
Hvorfor betyder design af hjelmform noget?
En sprøjtestøbeform bestemmer direkte, hvor nøjagtigt en hjelmskal gengives under hver produktionscyklus. For beskyttelsesudstyr er konsistens særlig vigtig, fordi variationer i geometri, vægtykkelse, overfladekvalitet eller afformning kan påvirke nedstrøms montering og produktinspektion.
En velkonstrueret hjelmform skal give en stabil kavitetsprofil, mens den håndterer injektionstryk og køleforhold. Målet er ikke blot at skabe den korrekte ydre form, men at bevare repeterbarheden gennem længerevarende produktion.
- Dimensionskonsistens:Hjælper med at opretholde den tilsigtede hjelm-skal-geometri.
- Ensartet støbning:Understøtter ensartet skalvægsdannelse.
- Slidstyrke:Tillader værktøjet at modstå gentagne produktionscyklusser.
- Pålidelig afformning:Reducerer muligheden for skader eller synlige udstødningsmærker.
- Overfladekvalitet:Et poleret hulrum kan hjælpe med at producere et rent og ensartet skaludseende.
Forskning i sprøjtestøbt hjelmproduktion har også identificeret kortere produktionscyklusser, stabil produktkvalitet og slagfasthed som vigtige fordele forbundet med sprøjtestøbning sammenlignet med mere traditionelle formgivningsmetoder.
Hvad er nøglestrukturen for en PC ABS-hjelmeform?

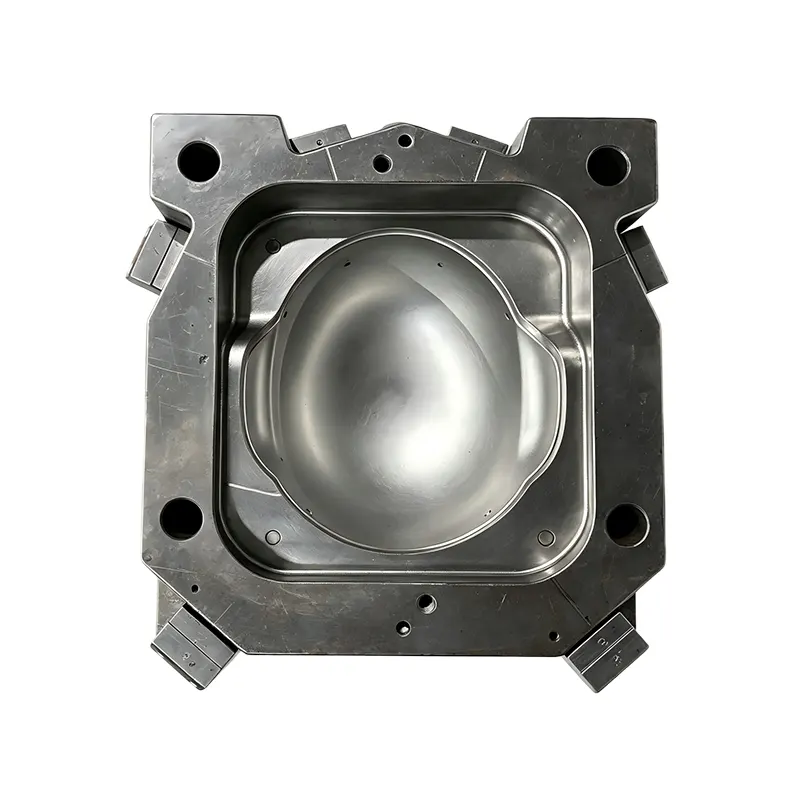

Galaxys form bruger enintegreret konkav indsatsstruktur med enkelt hulrum. Denne konfiguration er velegnet til produktion af anti-oprørshjelms ydre skal og giver en dedikeret hulrumsgeometri til at gengive den nødvendige skalprofil.
Kaviteten bruger P20 og 718H forhærdet formstål, mens formbunden bruger 45# kulstofstål. Kombinationen er beregnet til at balancere slidstyrken i hulrummet med den overordnede stivhed i form-basen under injektion.
Single-Cavity-konfiguration
Et design med enkelt hulrum gør det muligt for ingeniørens opmærksomhed at forblive fokuseret på nøjagtig gengivelse af hjelmskallen. Det kan også forenkle formbalancering og produktionsstyring, når produktet kræver et relativt stort projekteret formareal.
Forhærdet hulrumsstål
P20 og 718H er etablerede støbestål-muligheder til industrielt værktøj. Deres brug i hulrummet giver et praktisk grundlag for gentagen produktion, især når formen forventes at fungere i længere perioder.
Fin hulrumspolering
Hulrummet behandles gennem flertrinspolering for at opnå en Ra 0,8 overfladefinish. En kontrolleret hulrumsfinish hjælper med at reducere tydelige bearbejdningsmærker på den støbte skal og understøtter et renere færdigt udseende.
PC ABS Anti Riot Hjelm Injection Mould Specifikationer
Følgende parametre opsummerer kernekonfigurationen, der er beskrevet for Galaxys hjelm-skal form. Faktiske formdimensioner, løberdesign, kølelayout og sprøjtemaskinekrav kan tilpasses i henhold til kundens hjelm CAD-model og produktionskrav.
| Parameter | Specifikation | Produktionsfordele |
|---|---|---|
| Støbt produkt | Anti-riot hjelm ydre skal | Designet til dedikeret skalproduktion |
| Materialekompatibilitet | PC og PC+ABS | Understøtter almindelige tekniske termoplastiske muligheder |
| Kavitets struktur | Enkelthuls integreret konkav indsats | Stabil hulrumsgeometri og kontrolleret støbning |
| Kavitetsstål | P20 / 718H forhærdet stål | God slid- og deformationsbestandighed |
| Form base | 45# kulstofstål | Giver strukturel stivhed |
| Kavitets overfladefinish | Ra 0,8 fin polering | Understøtter glatte og rene skaloverflader |
| Teoretisk levetid | 300.000–500.000 skud | Understøtter lange produktionscyklusser |
Hvorfor er pc og pc+ABS egnet til støbning af hjelmskal?
Materialevalg påvirker formdesign, procesbetingelser, kølekrav, krympningsadfærd og ydeevneegenskaberne for den færdige skal. PC tilbyder høj slagfasthed og varmebestandighed, mens PC+ABS kombinerer polykarbonats egenskaber med de forarbejdnings- og overfladefordele, der er forbundet med ABS.
Af denne grund bør producenterne bekræfte den nøjagtige harpikskvalitet, før formen går i endelig konstruktion. Forskellige kvaliteter kan have forskellige strømningsegenskaber, krympningsadfærd, forarbejdningstemperaturer og tilsætningsstoffer.
En passende form bør derfor designes omkring kundens bekræftede materiale frem for at behandle PC og PC+ABS som fuldstændigt udskiftelige materialer. Materialebekræftelse under designfasen kan hjælpe med at reducere senere modifikationer og forbedre produktionsstabiliteten.
Tjekliste for materialevalg
- Bekræft den nøjagtige PC eller PC+ABS harpikskvalitet.
- Gennemgå producentens anbefalede behandlingsbetingelser.
- Overvej forventet svind og dimensionskrav.
- Kontroller det påkrævede overfladeudseende på hjelmskallen.
- Match materialet med den påtænkte produktionsvolumen og anvendelse.
Hvordan påvirker præcision og holdbarhed produktionen?
En hjelmform udsættes gentagne gange for mekanisk bevægelse, indsprøjtningstryk, termisk cykling og udstødningskræfter. Over tid kan utilstrækkeligt materialevalg eller utilstrækkelig bearbejdningspræcision øge slitage og dimensionelle afvigelser.
Galaxy opfylder disse krav gennem præcisions-CNC-bearbejdning, flertrins hulrumspolering, prøveindsprøjtning, dimensionsinspektion og afformningstest. Disse trin skaber en kvalitetskontrolløkke mellem fremstilling af forme og produktionsberedskab.
Den angivne teoretiske levetid på 300.000-500.000 skud er især relevant for producenter, der planlægger vedvarende produktion. Den faktiske formlevetid afhænger af faktorer som materiale, forarbejdningsforhold, vedligeholdelse, maskindrift og produktionsmiljø, så tal for levetid bør behandles som tekniske mål snarere end en universel garanti.
Hvordan fremstilles og testes formen?
Præcisionsværktøj kræver en kontrolleret fremstillingsproces, fordi små dimensionelle afvigelser i hulrummet kan reproduceres på tværs af hver støbt del. En typisk produktionsarbejdsgang omfatter følgende faser:
- Produkt og DFM anmeldelse:Hjelmens CAD-model og materialekrav evalueres før bearbejdning.
- Kavitetsteknik:Kavitetsstrukturen og kritiske dimensioner fastlægges i henhold til det godkendte design.
- CNC-bearbejdning:Højpræcisionsbearbejdning skaber de primære hulrums- og formkomponenter.
- EDM og efterbehandling:Komplekse eller detaljerede områder kan modtage yderligere bearbejdnings- og efterbehandlingsprocesser.
- Polering:Kavitetens overflade er forfinet til den ønskede finish.
- Formsamling:Hulrum, formbund, udstødningskomponenter og andre systemer samles.
- Prøveindsprøjtning:Formen er testet med det påtænkte produktionsmateriale.
- Inspektion:Prøvedimensioner og udtagningsevne kontrolleres før levering.
Denne tilgang er vigtig for OEM-købere, fordi formen skal ankomme klar til integration i den påtænkte produktionsproces i stedet for at kræve omfattende korrigerende arbejde efter installationen.
Hvad skal købere tjekke før de bestiller?
At vælge en hjelmformleverandør involverer mere end at sammenligne det oprindelige tilbud på værktøj. Indkøbsteams bør evaluere de tekniske specifikationer og kvalitetskontrolprocessen sammen.
| Køber Checkpoint | Hvorfor det betyder noget |
|---|---|
| Materiale kompatibilitet | Sikrer, at formen er designet omkring den tilsigtede harpiks |
| Kavitetsstål | Påvirker slidstyrke og dimensionsstabilitet |
| Overflade finish | Påvirker udseendet og forarbejdningskvaliteten af støbte skaller |
| Mål for levetid | Hjælper med at estimere langsigtet værktøjsudnyttelse |
| Prøvestøbning | Bekræfter praktisk produktionsydelse før forsendelse |
| Dimensionel inspektion | Verificerer den færdige form mod godkendte krav |
| Support efter salg | Hjælper med at administrere vedligeholdelse og fremtidige værktøjskrav |
Købere kan også gennemgå Galaxys bredere løsninger til støbeforme for politiudstyr, når et projekt involverer flere beskyttelsesudstyrskomponenter i stedet for en hjelmskal alene.
Hvor kan formen anvendes?
Formen er primært beregnet til masseproduktion af anti-oprørshjelm yderskaller. Det kan overvejes for producenter, der producerer beskyttelsesudstyr til sikkerheds- og professionelt brug.
- Fremstilling af anti-oprørshjelm
- Produktion af sikkerhedsudstyr
- Beskyttelsesudstyr OEM-projekter
- Brugerdefineret hjelm-skal udvikling
- Batchinjection produktion af PC eller PC+ABS skaller
Til projekter, der kræver yderligere værktøj til beskyttelsesudstyr, kan producenterne også evaluere relaterede løsninger, såsom en anti-oprørshjelmstøbeform eller andre dedikerede politiudstyrsstøbeforme.
Ofte stillede spørgsmål
Hvilke materialer kan denne hjelmsprøjtestøbe bearbejde?
Formen er designet til at være kompatibel med PC og PC+ABS råmaterialer. Den endelige materialekvalitet skal bekræftes under ingeniørfasen, så forarbejdnings- og støbeparametre kan matches korrekt.
Hvad er hulrumsstrukturen?
Formen bruger en integreret konkav indsatsstruktur med enkelt hulrum, der er designet specielt til produktion af anti-oprørshjelms ydre skal.
Hvilket stål bruges til støbeformens hulrum?
Kaviteten bruger P20 og 718H forhærdet formstål, mens formbunden bruger 45# kulstofstål.
Hvilken overfladefinish har hulrummet?
Kaviteten gennemgår flertrinspolering for at opnå en Ra 0,8 finpoleringsstandard, der understøtter glatte og rene støbte skaloverflader.
Hvor længe kan formen bruges?
Den angivne teoretiske levetid er cirka 300.000–500.000 skud. Den faktiske levetid afhænger af harpikskvalitet, forarbejdningsforhold, vedligeholdelse, maskindrift og andre produktionsfaktorer.
Er formen testet før levering?
Ja. Hver form gennemgår prøveindsprøjtning, dimensionsinspektion og test af glathed ved afformning før levering for at hjælpe med at verificere produktionsberedskab.
Få en skræddersyet formløsning
At vælge den rigtige værktøjskonfiguration i begyndelsen af et hjelmprojekt kan reducere produktionsrisici og give en mere stabil vej fra CAD-design til masseproduktion. Galaxy kombinerer præcisionsformbearbejdning, materialekompatibilitet, hulrumsfinishing, prøveindsprøjtning og inspektion for at støtte producenter, der udvikler PC og PC+ABS anti-oprørshjelmskaller.
Hvis du planlægger et nyt hjelmprojekt, udskifter et eksisterende værktøj eller udvikler en skræddersyet skal,kontakt osmed din CAD-tegning, materialespecifikation, produktionsvolumen og maskinoplysninger. Galaxy kan gennemgå dine krav og levere en passende formkonfiguration, ingeniørløsning og tilbud til dit projekt.
